• El diseño todo en uno admite códecs de software VoIP, PSTN y USB simultáneos en un único modelo de 1RU
• AEC avanzado de 8 canales con múltiples referencias, enrutable tanto a señales analógicas como Dante entradas
• Cancelación de ruido adaptable en cada canal AEC; procesamiento no lineal y ruido de confort para mejorar la claridad e inteligibilidad de las reuniones
• VoIP de una sola línea con una interfaz web interna, que permite al personal de TI configurar los parámetros de VoIP sin acceso al archivo de diseño ni intervención del integrador
• Conexión PSTN (RJ-11) para sistemas telefónicos analógicos/POTS de todo el mundo
• La conexión USB facilita la integración con todos los códecs de software
• La red de audio Dante incluye 16 × 16 canales de audio para la conexión a otros Dante -productos habilitados, incluidos los nativos Dante -micrófonos y amplificadores integrados
• El puerto AmpLink proporciona 4 canales de audio digital sin comprimir y de baja latencia a equipos equipados con AmpLink. Bose Professional amplificadores

Aplicaciones

Diseñado para una amplia gama de aplicaciones, que incluyen:

• Salas de conferencias pequeñas y medianas
• Juzgados y salas de audiencias
• Aprendizaje a distancia

ESPECIFICACIONES

Especificación técnica

AMPLIFICACIÓN

• Separación de canales (diafonía)
• < -105 dB at +4 dBu, 1 kHz input signal

• Rango dinámico
• > 115 dB, ponderado A, 20 Hz – 18 kHz, entrada analógica a salida analógica

• Respuesta de frecuencia
• 18 Hz – 20 kHz (+0,8 dB/-0,2 dB), referencia de 1 kHz

• Distorsión armónica total (THD+N)
• < 0.003% at +4 dBu (A-weighted, 20 Hz – 18 kHz) / < 0.01% at +44 dBu (A-weighted, 20 Hz – 18 kHz)

CANCELACIÓN DE ECO ACÚSTICO (AEC)

• Habilitado para AEC
• Sí

• Canales
• 8

• Estado latente
• 50 ms

• Reducción de ruido
• 32 dB

• Referencias
• 4

• Longitud de la cola
• 480 ms

ENTRADAS DE AUDIO, ANALÓGICAS

• Canales de entrada
• 4 balanceados, micrófono/línea

• Conectores
• (1) Euroblock de 6 pines, 3,81 mm, desmontable

• Ruido de entrada equivalente
• -118 dB con una ganancia de 44 dB

• Opciones de sensibilidad
• 0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB

• Impedancia de entrada
• 12 kΩ a 1 kHz, con o sin alimentación fantasma

• Nivel máximo de entrada
• +24 dBu

• Poder fantasma
• 48 VCC, 10 mA, seleccionable por software por entrada

ENTRADAS/SALIDAS DE AUDIO, DIGITAL

• Canales
• 16 Dante en × 16 Dante Salida, primaria/secundaria / Salida 4 AmpLink

• Conectores
• (2) RJ-45 Dante entrada/salida / (1) salida RJ-45 AmpLink

• Tipo
• Dante (entrada/salida), AmpLink (salida)

SALIDAS DE AUDIO, ANALÓGICAS

• Canales
• 4 balanceadas, línea

• Conectores
• (2) Euroblock de 6 pines, 3,81 mm

• Nivel máximo de salida
• +24 dBu

• Impedancia de salida
• 200 Ω

CUMPLIMIENTO

• Seguridad
• UL60065 (8.ª edición), CAN/CSA-C22.2 N.º 60065 (8.ª edición), IEC/EN60065 (8.ª edición), UL62368-1 (2.ª edición), CAN/CSA-C22.2 N.º 62368-1-14 (2.ª edición), IEC/EN 62368-1 (2.ª edición)

• Certificado EN 54-24
• No

• Compatibilidad electromagnética
• EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC Parte 15B Clase A, AS/NZS CISPR 32:2015, ICES-003 Clase A, CISPR13

ENTRADAS DE CONTROL

• Entradas (Control)
• (1) analógico/digital, Euroblock de 2 pines, 3,81 mm / (1) serie RS-232, Euroblock de 3 pines, 3,81 mm

• Rango de voltaje, analógico
• 0 V – 3,3 V (5 V máximo)

• Voltaje de entrada digital
• 0 V – 3,3 V (umbral de 1,6 V)

SALIDAS DE CONTROL

PUERTOS DE COMUNICACIÓN

• PSTN
• RJ-11, 1 línea, Tx/Rx (transmisión/recepción)

• USB
• Tipo Micro-B, entrada/salida estéreo, compatibilidad con HID

• VoIP
• RJ-45, 1 línea

ELÉCTRICO

• Conector de red
• Entrada IEC 60320-C14

• Tensión de red
• 85–264 VCA, 50/60 Hz

• Consumo de energía de CA
• 35 W típicos a 104 °F (40 °C) de temperatura ambiente

• Disipación de potencia
• 60 W (205 BTU/h, 52 kcal/h)

GENERAL

• Aplicaciones de software
• ControlSpace Designer 5.5 o posterior (Windows)

• Conexión de interfaz de computadora
• RJ-45 ( Dante ), a través de un enrutador o conmutador de red

INDICADORES Y CONTROLES

• Mostrar
• OLED de 256 × 64

• Indicadores de estado LED
• (1) LED de encendido/estado

DSP INTEGRADO

• Delay (Retraso)
• 43 s

• Convertidores A/D y D/A
• 48 kHz / 24 bits

• Latencia de audio
• 1,05 ms, entrada analógica a salida analógica sin AEC

• Habilitado para DSP
• Sí

• Cálculo máximo
• 3,6 GIPS / 2,7 GFLOPS

• Procesador de señal/CPU
• Procesador DSP de punto fijo/flotante de 32 bits a 456 MHz/Arm Cortex-A8 a 600 MHz

• Frecuencia de muestreo/Profundidad de bits
• 48 kHz / 24 bits

ESPECIFICACIONES FÍSICAS

• Bandera
• Negro

• Sistema de enfriamiento
• 2 ventiladores de ventilación lateral de velocidad variable

• Suspensión/montaje
• Orejas de rack estándar

• Rango de temperatura de funcionamiento
• 0 °C a 40 °C (32 °F a 104 °F)

• Dimensiones del producto (alto × ancho × profundidad)
• 1,7 pulgadas × 19,0 pulgadas × 11,1 pulgadas (44 mm × 483 mm × 282 mm)

• Peso neto
• 7,1 libras (3,2 kg )

• Espacios de rack
• 1 unidad de rack

Códigos de producto

• 834315-1110
• ControlSpace EX-440C, 120 V, EE. UU.

• 834315-2110
• ControlSpace EX-440C, 230 V, UE

• 834315-3110
• ControlSpace EX-440C, 100 V, Japón

• 834315-4110
• ControlSpace EX-440C, 230 V, Reino Unido

• 834315-5110
• ControlSpace EX-440C, 240 V, Australia

Período de garantía

• 5 años

Incluido en el embalaje

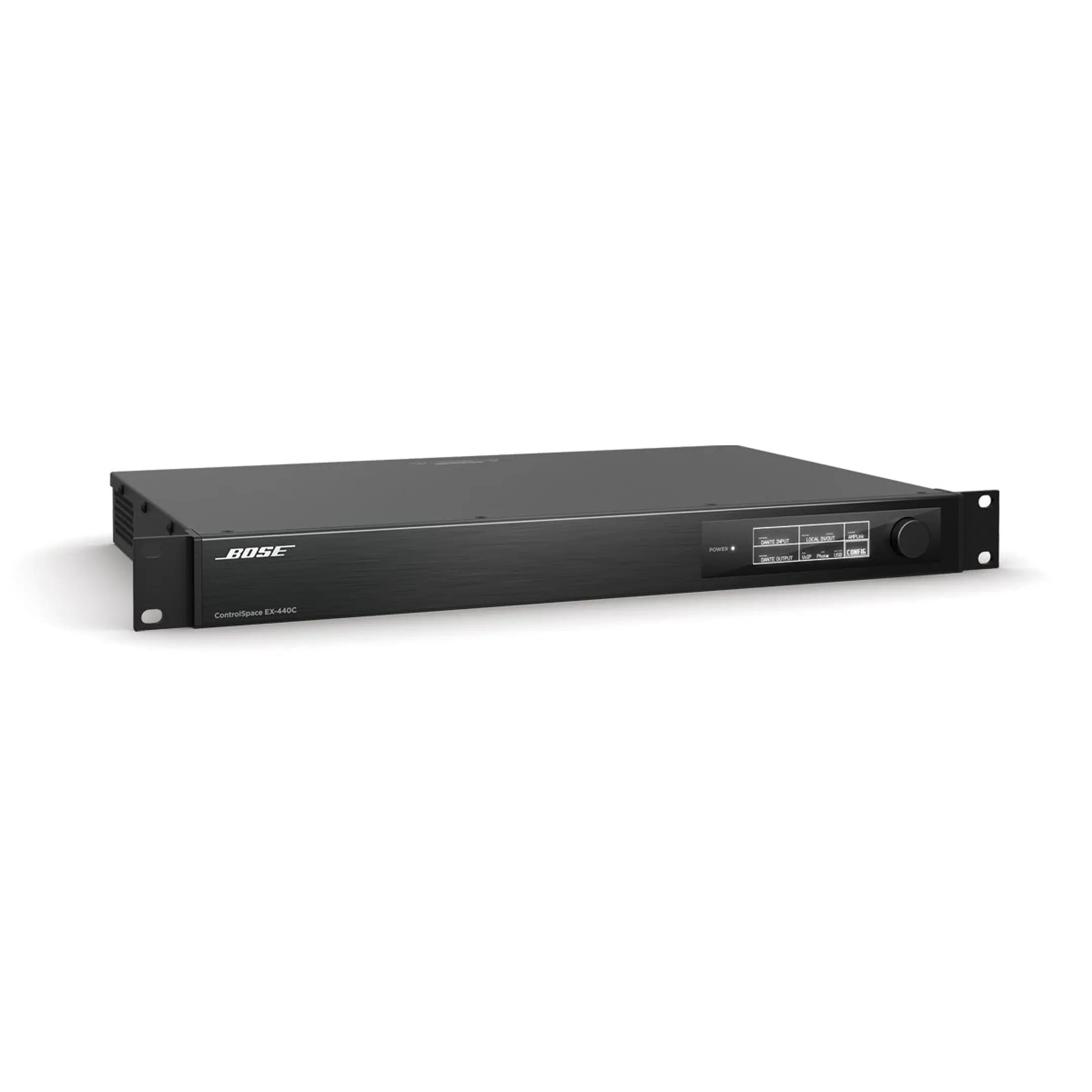

• (1) ControlSpace EX-440C
• (4) Conectores Euroblock de 6 pines
• (1) Conector Euroblock de 2 pines
• (1) Conector Euroblock de 3 pines
• (6) bridas para cables
• (1) guía de instalación
